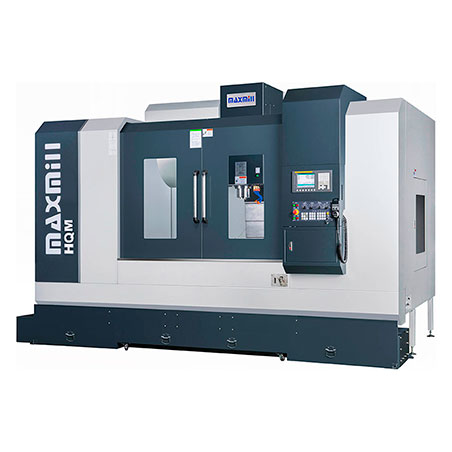

Características | Unidad | HQM-1050 |
Recorrido XYZ | mm | 1,050 x 550 x 600 |
Distancia del husillo a la mesa | mm | 120~720 |
Dimensiones de la mesa | mm | 1,150 x 550 |
Peso máximo sobre la mesa | kg | 880 kg |
Cono | --- | BT-40 |
Velocidad del husiilo | rpm | 10 |
Potencia del husillo | Kw | 11 (15 HP) |
Transmisión | --- | Correa |
Rápidos XYZ | m/min | 36 / 36 / 25 |
Máxima velocidad de corte | m/min | 15 m/min |
Cambiador de herramientas | pcs | 20 Sin brazo/ 24 Con brazo |
Tiempo de cambio de herramienta | sec. | 2.7 seg. |
Viruta a Viruta | sec. | 6.7 seg. |
Repetibilidad (VDI 3341) | mm | Ps 0.006 mm |
Peso de la máquina | kg | 7,000 kg (Sin brazo) |
Potencia total instalda | KVA | 20 KVA |
Dimensiones (LxAxH) | mm | 3,100 x 2,467 x 2,644 |
Características
|
Unidad
|
HQM-1260
|
Recorrido XYZ | mm | 1,200 x 650 x 630 |
Distancia del husillo a la mesa | mm | 100~730 |
Dimensiones de la mesa | mm | 1,350 x 600 |
Peso máximo sobre la mesa | kg | 880 kg |
Cono | --- | BT-40 |
Velocidad del husiilo | rpm | 10 |
Potencia del husillo | Kw | 11 (15 HP) |
Transmisión | --- | Correa |
Rápidos XYZ | m/min | 40 / 40 / 30 |
Máxima velocidad de corte | m/min | 15 m/min |
Cambiador de herramientas | pcs | 24 Con brazo |
Tiempo de cambio de herramienta | sec. | 2.7 seg. |
Viruta a Viruta | sec. | 6.7 seg. |
Repetibilidad (VDI 3341) | mm | Ps 0.006 mm |
Peso de la máquina | kg | 7,700 kg (Con brazo) |
Potencia total instalda | KVA | 20 KVA |
Dimensiones (LxAxH) | mm | 3,640 x 3,796 x 2,847 |
Características | Unidad | HQM-1470 | |
Recorrido XYZ | mm | 1400 | |
Distancia del husillo a la mesa | mm | 720 | |
Dimensiones de la mesa | mm | 1550 x 700 | |
Peso máximo sobre la mesa | kg | 1000 | |
Cono | --- | Std. : BT-40 / Opc BT-50 | |
Velocidad del husiilo | rpm | Std. : 10,000 (BT-40) - Opc. : 8,000 (BT-50) | |
Potencia del husillo | Kw | BT-40 : 15(20) / BT-50 : 18.5(25) | |
Transmisión | --- | Correa | |
Rápidos XYZ | m/min | 30 / 30 / 25 | |
Máxima velocidad de corte | m/min | 15 m/min | |
Cambiador de herramientas | pcs | 24 Con brazo | |
Tiempo de cambio de herramienta | sec. | 2.7 | 3.8 (BT-50) |
Viruta a Viruta | sec. | 6.7 | 11 |
Repetibilidad (VDI 3341) | mm | Ps 0.006 (0.0003) | |
Peso de la máquina | kg | 11,600 Con brazo | |
Potencia total instalda | KVA | 30 | |
Dimensiones (LxAxH) | mm | 4,166 x 3,120 x 3,035 |
Características | Unidad | HQM-1670 | |
Recorrido XYZ | mm | 1600 | |
Distancia del husillo a la mesa | mm | 720 | |
Dimensiones de la mesa | mm | 1750 x 700 | |
Peso máximo sobre la mesa | kg | 1200 | |
Cono | --- | Std. : BT-40 / Opc BT-50 | |
Velocidad del husiilo | rpm | Std. : 10,000 (BT-40) Opc. : 8,000 (BT-50) | |
Potencia del husillo | Kw | BT-40 : 15(20) / BT-50 : 18.5(25) | |
Transmisión | --- | Correa | |
Rápidos XYZ | m/min | 30 / 30 / 25 | |
Máxima velocidad de corte | m/min | 15 m/min | |
Cambiador de herramientas | pcs | 24 Con brazo | |
Tiempo de cambio de herramienta | sec. | 2.7 | 3.8 (BT-50) |
Viruta a Viruta | sec. | 6.7 | 11 |
Repetibilidad (VDI 3341) | mm | Ps 0.006 (0.0003) | |
Peso de la máquina | kg | 12,100 Con brazo | |
Potencia total instalda | KVA | 30 | |
Dimensiones (LxAxH) | mm | 4,330 x 3,111 x 3,050 |

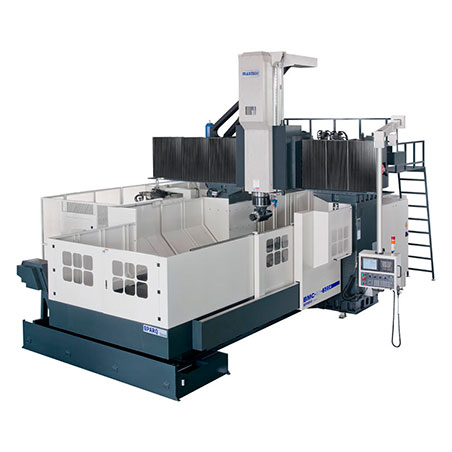

Características | Unidad | BMC‐2217 |
Recorrido eje X | mm | 2200 |
Recorrido eje Y | mm | 2050 |
Recorrido eje Z | mm | 850 |
Distancia de husillo a la mesa | mm | 200‐1050 |
Distancia entre el husillo y centro del puente | mm | 550 |
Distancia entre columnas | mm | 1700 |
Área de trabajo | mm | 2200x1500 |
Carga máxima | Kg | 8000 |
T‐Slots (No. X width x pitch) | mm | 10x22x150 |
Medida de cono | BT‐50 | |
Velocidad del husillo | rpm | 50‐6000 |
Potencia máx del motor del husillo | kw | 18,5 |
Potencia máx motores de eje | kw | 7/7/7 |
Rapidos X/Y/Z | m/min | 20/20/15 |
Avance máximo en mecanizado | m/min | 10 |
Capacidad de almacenamiento de herramietas | 32 | |
Tipo de porta herramienta | BT‐50 | |
Máximo diámetro de herramienta | mm | 127 |
Máximo peso de herramienta | Kg | 15 |
Máximo largo de herramienta | mm | 300 |
Tiempo de cambio de herramienta | seg | 8 |
Peso de máquina | Kg | 24000 |
Potencia requerida | KVA | 50 |
Dimención de máquina (LxAxH) | mm | 6800x4435x4535 |
Características | Unidad | BMC‐2220 |
Recorrido eje X | mm | 2200 |
Recorrido eje Y | mm | 2350 |
Recorrido eje Z | mm | 850 |
Distancia de husillo a la mesa | mm | 200‐1050 |
Distancia entre el husillo y centro del puente | mm | 550 |
Distancia entre columnas | mm | 2000 |
Área de trabajo | mm | 2200x1800 |
Carga máxima | Kg | 8000 |
T‐Slots (No. X width x pitch) | mm | 10x22x150 |
Medida de cono | BT‐50 | |
Velocidad del husillo | rpm | 50‐6000 |
Potencia máx del motor del husillo | kw | 18,5 |
Potencia máx motores de eje | kw | 7/7/7 |
Rapidos X/Y/Z | m/min | 20/20/15 |
Avance máximo en mecanizado | m/min | 10 |
Capacidad de almacenamiento de herramietas | 32 | |
Tipo de porta herramienta | BT‐50 | |
Máximo diámetro de herramienta | mm | 127 |
Máximo peso de herramienta | Kg | 15 |
Máximo largo de herramienta | mm | 300 |
Tiempo de cambio de herramienta | seg | 8 |
Peso de máquina | Kg | 25500 |
Potencia requerida | KVA | 50 |
Dimención de máquina (LxAxH) | mm | 6800x4735x4535 |
Características | Unidad | BMC‐3217 |
Recorrido eje X | mm | 3200 |
Recorrido eje Y | mm | 2050 |
Recorrido eje Z | mm | 850 |
Distancia de husillo a la mesa | mm | 200‐1050 |
Distancia entre el husillo y centro del puente | mm | 550 |
Distancia entre columnas | mm | 1700 |
Área de trabajo | mm | 3200x1500 |
Carga máxima | Kg | 10000 |
T‐Slots (No. X width x pitch) | mm | 10x22x150 |
Medida de cono | BT‐50 | |
Velocidad del husillo | rpm | 50‐6000 |
Potencia máx del motor del husillo | kw | 18,5 |
Potencia máx motores de eje | kw | 7/7/7 |
Rapidos X/Y/Z | m/min | 20/20/15 |
Avance máximo en mecanizado | m/min | 10 |
Capacidad de almacenamiento de herramietas | 32 | |
Tipo de porta herramienta | BT‐50 | |
Máximo diámetro de herramienta | mm | 127 |
Máximo peso de herramienta | Kg | 15 |
Máximo largo de herramienta | mm | 300 |
Tiempo de cambio de herramienta | seg | 8 |
Peso de máquina | Kg | 27500 |
Potencia requerida | KVA | 50 |
Dimención de máquina (LxAxH) | mm | 8800x4435x4535 |
Características | Unidad | BMC‐3220 |
Recorrido eje X | mm | 3200 |
Recorrido eje Y | mm | 2350 |
Recorrido eje Z | mm | 850 |
Distancia de husillo a la mesa | mm | 200‐1050 |
Distancia entre el husillo y centro del puente | mm | 550 |
Distancia entre columnas | mm | 2000 |
Área de trabajo | mm | 3200x1800 |
Carga máxima | Kg | 10000 |
T‐Slots (No. X width x pitch) | mm | 10x22x150 |
Medida de cono | BT‐50 | |
Velocidad del husillo | rpm | 50‐6000 |
Potencia máx del motor del husillo | kw | 18,5 |
Potencia máx motores de eje | kw | 7/7/7 |
Rapidos X/Y/Z | m/min | 20/20/15 |
Avance máximo en mecanizado | m/min | 10 |
Capacidad de almacenamiento de herramietas | 32 | |
Tipo de porta herramienta | BT‐50 | |
Máximo diámetro de herramienta | mm | 127 |
Máximo peso de herramienta | Kg | 15 |
Máximo largo de herramienta | mm | 300 |
Tiempo de cambio de herramienta | seg | 8 |
Peso de máquina | Kg | 29000 |
Potencia requerida | KVA | 50 |
Dimención de máquina (LxAxH) | mm | 8800x4735x4535 |

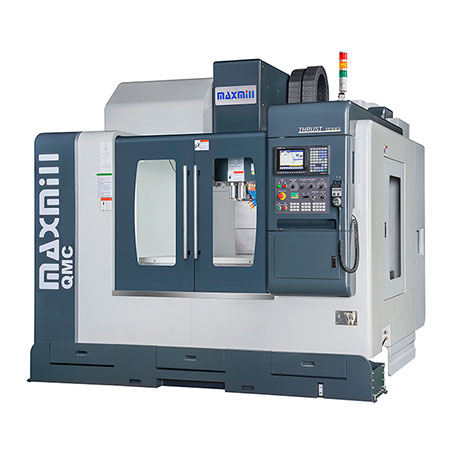

Características | Unidad | QMC-600 |
Recorrido XYZ | mm | 610 x 410 x 530 mm |
Distancia del husillo a la mesa | mm | 100~630 mm |
Dimensiones de la mesa | mm | 710 x 410 mm |
Peso máximo sobre la mesa | kg | 300 kg |
Cono | --- | BT-40 |
Velocidad del husiilo | rpm | 12,000 rpm |
Potencia del husillo | Kw | 7.5 kw (10 HP) |
Transmisión | --- | High Speed Direct Drive |
Rápidos XYZ | m/min | 48 / 48 / 48 m/min |
Máxima velocidad de corte | m/min | 10 m/min |
Cambiador de herramientas | pcs | 20 Sin Brazo |
Tiempo de cambio de herramienta | sec. | 2.5 sec. |
Viruta a Viruta | sec. | 3.6. sec. |
Repetibilidad (VDI 3341) | mm | Ps 0.006 mm |
Peso de la máquina | kg | 4,000 kg arm |
Potencia total instalda | KVA | 15 KVA |
Dimensiones (LxAxH) | mm | 1,900 x 2,255 x 2,610 mm |
Características | Unidad | QMC-850 |
Recorrido XYZ | mm | 850 x 550 x 560 mm |
Distancia del husillo a la mesa | mm | 120~680 mm |
Dimensiones de la mesa | mm | 950 x 500 mm |
Peso máximo sobre la mesa | kg | 500 kg |
Cono | --- | BT-40 |
Velocidad del husiilo | rpm | 10,000 rpm |
Potencia del husillo | Kw | 7.5 kw (10 HP) |
Transmisión | --- | Direct-Speed Belt Drive |
Rápidos XYZ | m/min | 36 / 36 / 25 m/min |
Máxima velocidad de corte | m/min | 10 m/min |
Cambiador de herramientas | pcs | 20 armless/ 24 arm |
Tiempo de cambio de herramienta | sec. | 2.7 sec. |
Viruta a Viruta | sec. | 6.7 sec. |
Repetibilidad (VDI 3341) | mm | Ps0.006mm |
Peso de la máquina | kg | Approx 5,300 kg (armless) |
Potencia total instalda | KVA | |
Approx 5,900 kg (arm) | ||
Dimensiones (LxAxH) | mm | 2,710x3,000x2,863mm |
Características | Unidad | QMC- 1050 |
Recorrido XYZ | mm | 1,050 x 550 x 560 mm |
Distancia del husillo a la mesa | mm | 120~680 mm |
Dimensiones de la mesa | mm | 1,150 x 500 mm |
Peso máximo sobre la mesa | kg | 700 kg |
Cono | --- | BT-40 |
Velocidad del husiilo | rpm | 10,000 rpm |
Potencia del husillo | Kw | 11 kw (15HP) |
Transmisión | --- | Direct-Speed-Belt Drive |
Rápidos XYZ | m/min | 36 / 36 / 25 m/min |
Máxima velocidad de corte | m/min | 10 m/min |
Cambiador de herramientas | pcs | 20 armless/ 24 arm |
Tiempo de cambio de herramienta | sec. | 2.7 sec. |
Viruta a Viruta | sec. | 6.7 sec. |
Repetibilidad (VDI 3341) | mm | Ps 0.006 mm |
Peso de la máquina | kg | Approx 5,800 kg (armless) |
Potencia total instalda | KVA | |
Approx 6,300 kg (arm) | ||
Dimensiones (LxAxH) | mm | 2,850 x 3,000 x 2,863 mm |

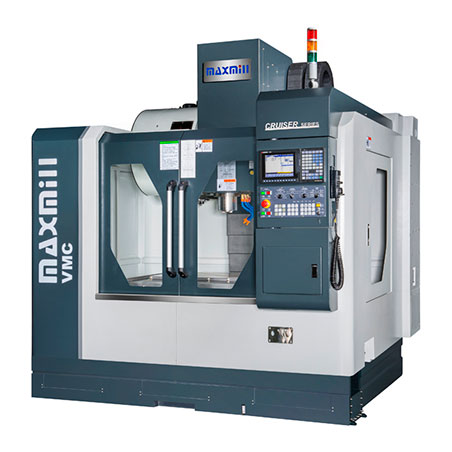

Características | Unidad | VMC-855 | |
Recorrido XYZ | mm | 800 x 500 x 520 | |
Distancia del husillo a la mesa | mm | 100~620 | |
Dimensiones de la mesa | mm | 950 x 460 | |
Peso máximo sobre la mesa | kg | 500 | |
Cono | --- | BT-40 | |
Velocidad del husiilo | rpm | 10,000 rpm | |
Potencia del Husillo | Kw | 7.5 (10 HP) | |
Transmisión | --- | Correa | |
Rápidos XYZ | m/min | 20 / 20 / 20 | |
Máxima velocidad de corte | m/min | 10 | |
Cambiador de herramientas | pcs | 20 (Sin brazo) | 24 (Con Brazo) |
Tiempo de cambio de herramienta | sec. | 2.7 | |
Viruta a Viruta | sec. | 6.7 | |
Repetibilidad (VDI 3341) | mm | Ps 0.006 | |
Peso de la máquina | kg | 5,000 (Sin Brazo) | 5,400 (Con Brazo) |
Potencia total instalda | KVA | 15 | |
Dimensiones (LxAxH) | mm | 2,508 x 2,745 x 2,720 |
Características | Unidad | VMC-966 | |
Recorrido XYZ | mm | 900 x 650 x 600 | |
Distancia del husillo a la mesa | mm | 120~720 | |
Dimensiones de la mesa | mm | 1,100 x 600 | |
Peso máximo sobre la mesa | kg | 1 | |
Cono | --- | BT-40 | |
Velocidad del husiilo | rpm | 10,000 rpm | |
Potencia del Husillo | Kw | 11 (15 HP) | |
Transmisión | --- | Correa | |
Rápidos XYZ | m/min | 20 / 20 / 20 | |
Máxima velocidad de corte | m/min | 10 | |
Cambiador de herramientas | pcs | 20 (Sin brazo) | 24 (Con Brazo) |
Tiempo de cambio de herramienta | sec. | 2.7 | |
Viruta a Viruta | sec. | 6.7 | |
Repetibilidad (VDI 3341) | mm | Ps 0.006 | |
Peso de la máquina | kg | 6,200 (Sin Brazo) | 6,700 (Con Brazo) |
Potencia total instalda | KVA | 15 | |
Dimensiones (LxAxH) | mm | 2,795 x 2,875 x 2,700 |
Características | Unidad | NVM-1166 | |
Recorrido XYZ | mm | 1,150 x 670 x 600 | |
Distancia del husillo a la mesa | mm | 100~700 | |
Dimensiones de la mesa | mm | 1,300 x 600 | |
Peso máximo sobre la mesa | kg | 1,2 | |
Cono | --- | BT-40 | |
Velocidad del husiilo | rpm | 10,000 rpm | |
Potencia del Husillo | Kw | 11 (15 HP) | |
Transmisión | --- | Correa | |
Rápidos XYZ | m/min | 20 / 20 / 20 | |
Máxima velocidad de corte | m/min | 10 | |
Cambiador de herramientas | pcs | 20 (Sin brazo ) | 24 (Con Brazo) |
Tiempo de cambio de herramienta | sec. | 2.7 | |
Viruta a Viruta | sec. | 6.7 | |
Repetibilidad (VDI 3341) | mm | Ps 0.006 | |
Peso de la máquina | kg | 6,700 (Sin Brazo) | 7,000 (Con Brazo) |
Potencia total instalda | KVA | 15 | |
Dimensiones (LxAxH) | mm | 3,140 x 2,880 x 2,850 |
VMC-1270
|

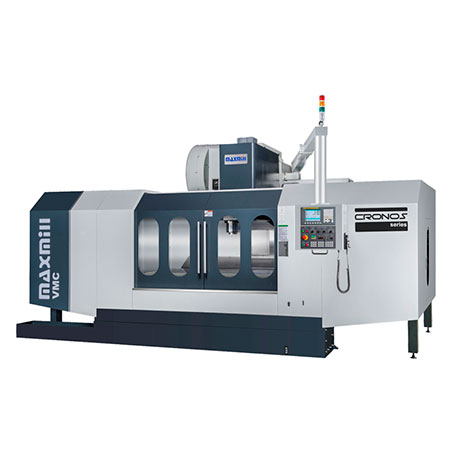

|||
Características | Unidad | BT-40 | BT-50 |
Recorrido XYZ | mm | 1,200 x 700 x 600 | 1,200 x 700 x 630 |
Distancia del husillo a la mesa | mm | 130~730 | 130~760 |
Dimensiones de la mesa | mm | 1,350 x 650 | |
Peso máximo sobre la mesa | kg | 1,2 | |
Cono | --- | BT-40 | BT-50 |
Velocidad del husiilo | rpm | 8000 | 6000 Caja |
Potencia del Husillo | Kw | 15 (20 HP) | |
Transmisión | --- | Correa | |
Rápidos XYZ | m/min | 20 / 20 / 20 | |
Máxima velocidad de corte | m/min | 10 | |
Cambiador de herramientas | pcs | 20 (Sin brazo) Opcion 24 Con Brazo 2.7 | 16 (Sin brazo)Opcion 24 Con Brazo 3.8 |
Tiempo de cambio de herramienta | sec. | ||
Viruta a Viruta | sec. | 6.7 | 11 |
Repetibilidad (VDI 3341) | mm | Ps 0.006 | |
Peso de la máquina | kg | 9600 | |
Potencia total instalda | KVA | 30 | |
Dimensiones (LxAxH) | mm | 3,418 x 3,380 x 2,920 (BT- 40) | 3,418 x 3,380 x 3,030 (BT- 50) |
VMC-1470 | |||
Características | Unidad | BT-40 | BT-50 |
Recorrido XYZ | mm | 1,400 x 700x 600 | 1,400 x 700x 630 |
Distancia del husillo a la mesa | mm | 130~730 | 130~760 |
Dimensiones de la mesa | mm | 1,550 x 650 | |
Peso máximo sobre la mesa | kg | 1,4 | |
Cono | --- | BT-40 | BT-50 |
Velocidad del husiilo | rpm | 8000 | 6000 Caja |
Potencia del Husillo | Kw | 15 (20 HP) | |
Transmisión | --- | Correa | |
Rápidos XYZ | m/min | 20 / 20 / 20 | |
Máxima velocidad de corte | m/min | 10 | |
Cambiador de herramientas | pcs | 20 (Sin brazo) Opcion 24 Con Brazo 2.7 | 16 (Sin brazo) Opcion 24 Con Brazo 3.8 |
Tiempo de cambio de herramienta | sec. | ||
Viruta a Viruta | sec. | 6.7 | 11 |
Repetibilidad (VDI 3341) | mm | Ps 0.006 | |
Peso de la máquina | kg | 10000 | |
Potencia total instalda | KVA | 30 | |
Dimensiones (LxAxH) | mm | 3,858 x 3,380 x 2,920 (BT- 40) | 3,858 x 3,380 x 3,030 (BT- 50) |
Características | Unidad | VMC-1490 |
Recorrido XYZ | mm | 1,400 x 900 x 750 mm |
Distancia del husillo a la mesa | mm | 150~900 mm |
Dimensiones de la mesa | mm | 1,700 x 850 mm |
Peso máximo sobre la mesa | kg | 1,600 kg |
Cono | --- | BT-50 |
Velocidad del husiilo | rpm | 6,000 rpm |
Potencia del husillo | Kw | 15 kw (20HP) |
Transmisión | --- | Caja de engranajes de 2 velocidades |
Rápidos XYZ | m/min | 15 / 15 / 15 m/min |
Máxima velocidad de corte | m/min | 12 m/min |
Cambiador de herramientas | pcs | 24 Con Brazo (32 Con Brazo opc.) |
Tiempo de cambio de herramienta | sec. | 3.8 seg. |
Viruta a Viruta | sec. | 11 seg. |
Repetibilidad (VDI 3341) | mm | Ps 0.006 mm |
Peso de la máquina | kg | 11,800 kg |
Potencia total instalda | KVA | 30 |
Dimensiones (LxAxH) | mm | 3,420 x 3,675 x 3,280 mm |
Características | Unidad | VMC-1690 |
Recorrido XYZ | mm | 1,600 x 900 x 750 mm |
Distancia del husillo a la mesa | mm | 150~900 mm |
Dimensiones de la mesa | mm | 1,900 x 850 mm |
Peso máximo sobre la mesa | kg | 2,000 kg |
Cono | --- | BT-50 |
Velocidad del husiilo | rpm | 6,000 rpm |
Potencia del husillo | Kw | 15 kw (20HP) |
Transmisión | --- | Caja de engranajes de 2 velocidades |
Rápidos XYZ | m/min | 15 / 15 / 15 m/min |
Máxima velocidad de corte | m/min | 12 m/min |
Cambiador de herramientas | pcs | 24 Con Brazo (32 Con Brazo opc.) |
Tiempo de cambio de herramienta | sec. | 3.8 seg. |
Viruta a Viruta | sec. | 11 seg. |
Repetibilidad (VDI 3341) | mm | Ps 0.006 mm |
Peso de la máquina | kg | 12,800 kg |
Potencia total instalda | KVA | 35 |
Dimensiones (LxAxH) | mm | 4,030 x 3,675 x 3,280 mm |
Características | Unidad | VMC-1890 |
Recorrido XYZ | mm | 1,800 x 900 x 700 mm |
Distancia del husillo a la mesa | mm | 250~950 mm |
Dimensiones de la mesa | mm | 2,100 x 970 mm |
Peso máximo sobre la mesa | kg | 2,500 kg |
Cono | --- | BT-50 |
Velocidad del husiilo | rpm | 6,000 rpm |
Potencia del husillo | Kw | 18.5 kw (25HP) |
Transmisión | --- | Caja de engranajes de 2 velocidades |
Rápidos XYZ | m/min | 10 / 10 / 10 m/min |
Máxima velocidad de corte | m/min | 10 m/min |
Cambiador de herramientas | pcs | 32 Con Brazo |
Tiempo de cambio de herramienta | sec. | 3.8 seg. |
Viruta a Viruta | sec. | 11 seg. |
Repetibilidad (VDI 3341) | mm | Ps 0.006 mm |
Peso de la máquina | kg | 17,500 kg |
Potencia total instalda | KVA | 35 |
Dimensiones (LxAxH) | mm | 5,360 x 4,170 x 3,500 mm |
Características | Unidad | VMC-2090 |
Recorrido XYZ | mm | 2,000 x 900 x 700 mm |
Distancia del husillo a la mesa | mm | 250~950 mm |
Dimensiones de la mesa | mm | 2,300 x 970 mm |
Peso máximo sobre la mesa | kg | 2,800 kg |
Cono | --- | BT-50 |
Velocidad del husiilo | rpm | 6,000 rpm |
Potencia del husillo | Kw | 18.5 kw (25HP) |
Transmisión | --- | Caja de engranajes de 2 velocidades |
Rápidos XYZ | m/min | 10 / 10 / 10 m/min |
Máxima velocidad de corte | m/min | 10 m/min |
Cambiador de herramientas | pcs | 32 Con Brazo |
Tiempo de cambio de herramienta | sec. | 3.8 seg. |
Viruta a Viruta | sec. | 11 seg. |
Repetibilidad (VDI 3341) | mm | Ps 0.006 mm |
Peso de la máquina | kg | Approx 18,500kg |
Potencia total instalda | KVA | 35 |
Dimensiones (LxAxH) | mm | 5,620 x 4,170 x 3,500 mm |
• Centro de mecanizado.
